Універсальний вузол відбору 1.5 дюйми

Цей вузол відбору являє собою універсальний пристрій, який можна використовувати як для відбору питного тіла, так і для відбору голів і хвостів.

Конструкція вузла відбору

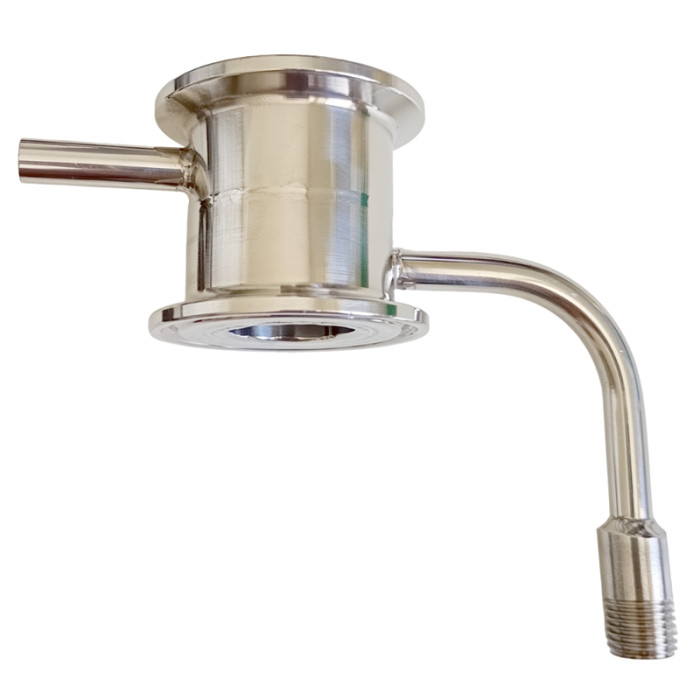

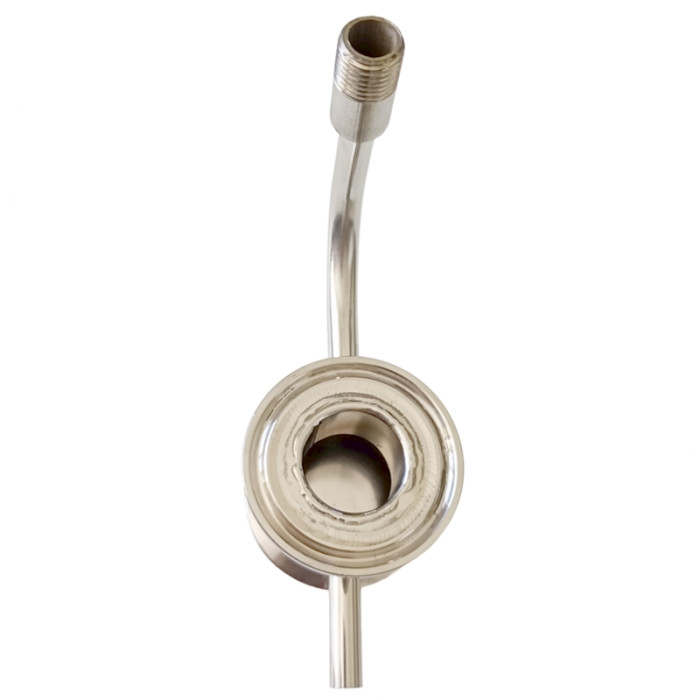

Вузол відбору виконаний у вигляді порожнистої труби, в яку вварена чашка для збору флегми і трубка, пов'язана з чашкою. По цій трубці дистилят стікає в приймальну ємність. Завдяки чашці та голчастому крану, оператор процесу може контролювати і регулювати флегмове число, тобто співвідношення рідини, що відбирається, до загальної сконденсованої.

На корпусі вузла вварена трубка для цифрового термометра, що дає змогу контролювати потрібну температуру під час відбору. Щуп термометра монтується за допомогою силіконового ніпеля. Трубка відбору призначена для відтоку дистиляту з чашки відбору. Встановлення голчастого або кульового крана для регулювання швидкості відбору здійснюється за допомогою різьбового з'єднання.

Особливості конструкції

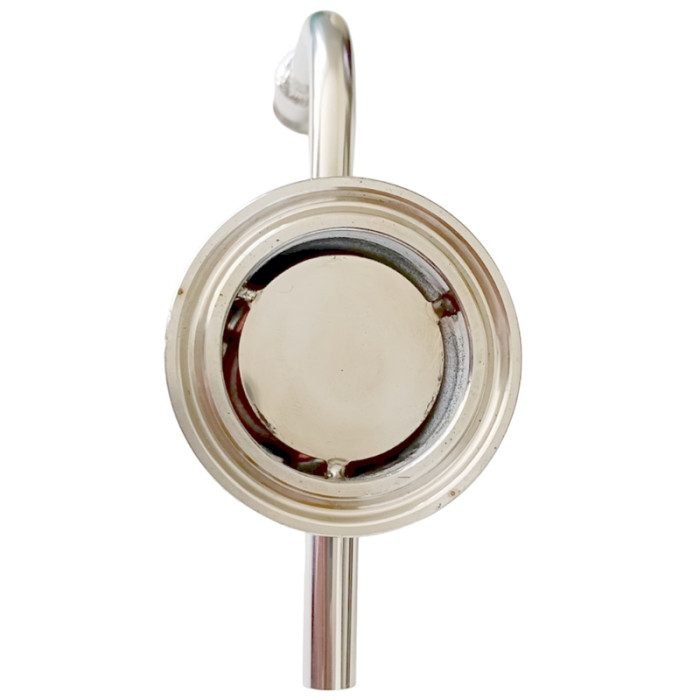

У верхній частині вузла вварений "грибок" для більш ефективного відбору і підвищення ККД. З грибка весь обсяг сконденсованої флегми стікає в чашку відбору. Це підвищує ефективність і швидкість процесу як під час відбору тіла, так і під час відбору голів і хвостів.

Технічні характеристики

• Діаметр вузла: 38 мм
• Діаметр внутрішньої труби у вузлі: 23 мм
• Діаметр трубки для термометра: 6х8 мм
• Трубка для зливу дистиляту: 6х8 мм
• Різьба на трубці: 1/4 дюйма
• Кріплення до колони: кламповий хомут 1.5 дюйма
