Універсальний вузол відбору по рідині зі сферою 2 дюйми (кламп)

Цей вузол відбору є універсальним виробом, призначеним як для відбору питної продукції, так і для відбору голів і хвостів завдяки горизонтальному розташуванню зливної трубки.

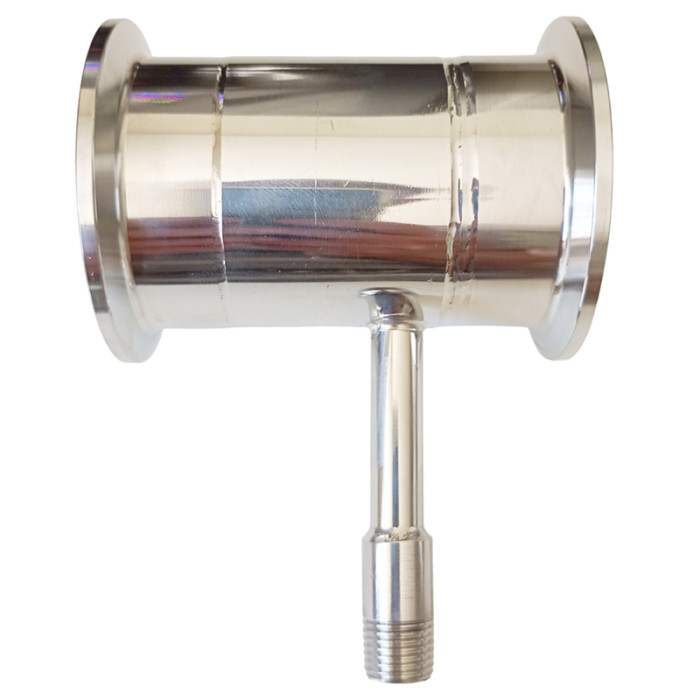

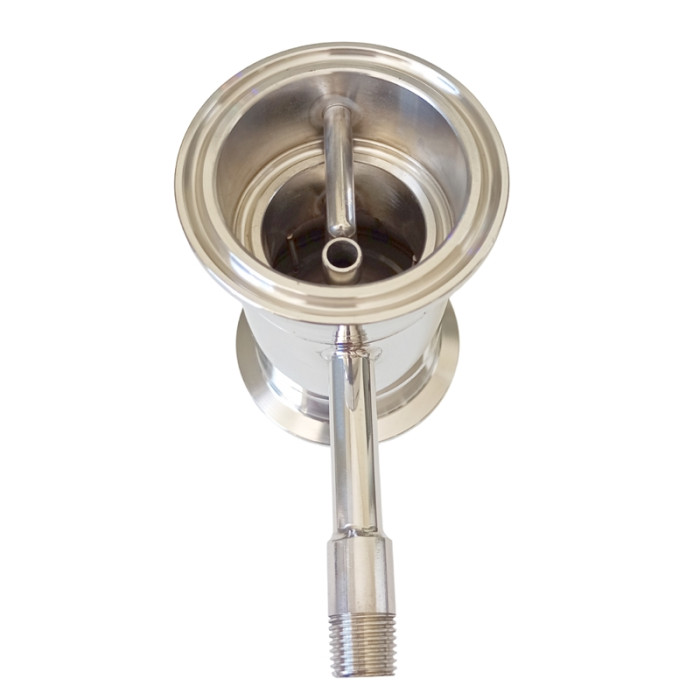

Конструктивно вузол відбору являє собою порожнисту трубу з ввареною чашкою для збору флегми і трубкою, пов'язаною з чашкою, по якій дистилят стікає в приймальну ємність. Оператор процесу може контролювати і задавати кількість рідини, що відбирається, до загальної сконденсованої завдяки чашці та голчастому крану. На корпусі вузла вварена герметична трубка для цифрового термометра, розташована посередині вузла. Зовні видимий отвір призначений для вставки щупа термометра, а герметична гільза дає змогу витягувати термометр під час дистиляції.

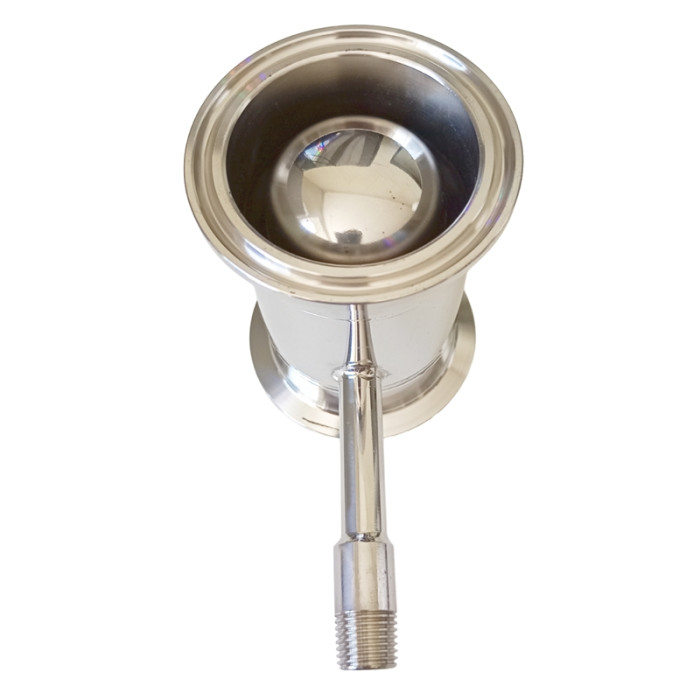

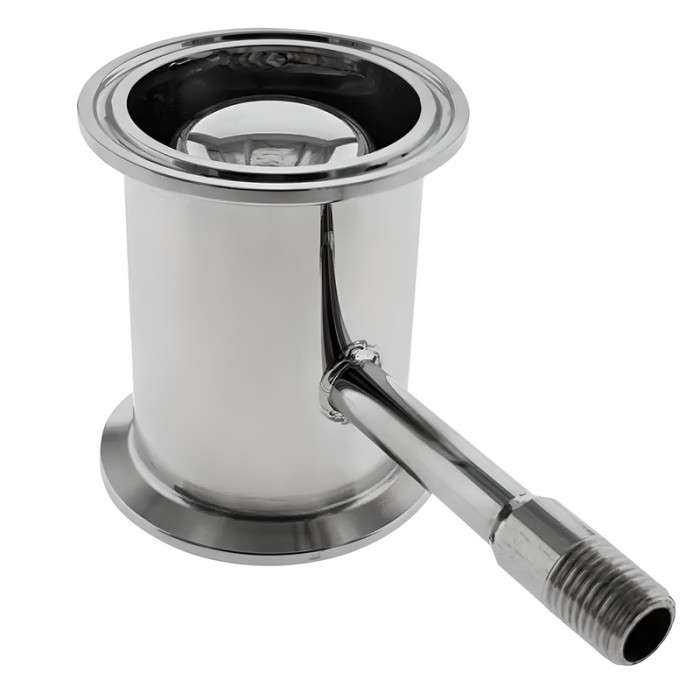

Горизонтальна трубка на вузлі призначена для відтоку дистиляту з чашки відбору. Шляхом різьбового з'єднання легко встановлюється голчастий або кульовий кран для регулювання швидкості відбору. У верхній частині вузла вварена сфера, що концентрує весь обсяг флегми в чашку відбору, що підвищує ККД. Зайвий об'єм флегми переливається через внутрішню чашку і стікає вниз.

Вузол спроектований для використання кутового голчастого крана з внутрішнім різьбленням ¼ дюйма.

Комплектація містить силіконовий ніпель для зручності монтажу будь-яких електронних термометрів зі щупом 3-4 мм, що забезпечує щільне і зручне кріплення термометра в гільзі. За необхідності вставки термодатчика діаметром 4-6 мм, монтажний ніпель може бути витягнутий з гільзи для вставки датчика.

Характеристики:

• Діаметр вузла: 50,8 мм;
• Діаметр внутрішньої труби у вузлі: 32 мм;
• Діаметр гільзи для термометра: 6х8 мм;
• Трубка для відбору дистиляту: 10 мм;
• Різьба на трубці відбору: ¼" зовнішня;
• Висота вузла по кламповій частині (вертикально): 75 мм;
• Кріплення до колони: кламповий хомут 2".

Комплектація:

• Вузол відбору по рідині універсальний зі сферою 2 дюйми - 1 шт;
• Силіконовий монтажний ніпель термодатчика, щупа термометра 3.5х6 мм - 1 шт.

Примітка: Кламповий хомут, силіконова клампова прокладка і голчастий кран для відбору не входять до комплектації.
