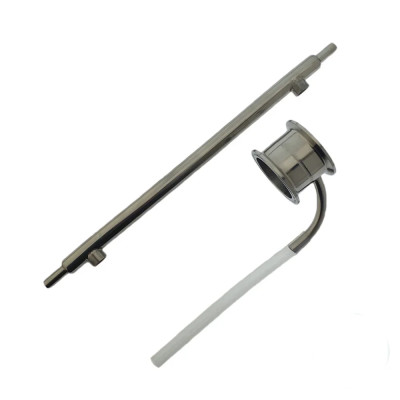

Вузол відбору по рідині по 2 дюйми з доохолоджувачем

Вузол відбору – це універсальний прилад, що дозволяє задавати швидкість відбору дистиляту простим поворотом голчастого крана. Зменшуючи прохідний перетин трубки відбору, ми зменшуємо швидкість відтоку. Головною перевагою такого відбору є висока якість дистиляту, яка досягається завдяки відбору по рідині.

Як це відбувається? Пари піднімаються з кубу вгору по колоні. У верхній точці колони-дистилятора (охолоджувачі), пари конденсуються, потрапляючи не відразу в добірну ємність, а в камеру у вузлі відбору. Камера з'єднана з голчастим краном. Через голчастий кран ми контролюємо швидкість відбору – від краплі. Такий принцип роботи вузла відбору дозволяє відбирати дистилят на одній швидкості. На відбір не впливають перепади напруги, скачки тиску води. Відбір виходить стабільний, немає зриву хвостових фракцій, отже - чистий, дзеркальний продукт, позбавлений неприємних запахів і домішок. Функція вузла відбору – багаторазова переконденсація рідини (принцип роботи ректифікаційної колони), безперервний відбір дистиляту. Це одна з найкращих схем для дистиляції.

Функція доохолоджувача в системі вузла відбору – охолодження дистиляту для зручності вимірювання міцності (рекомендована температура на виході 20 ºС).

Гільза для цифрового термометра, при використанні цього вузла, повинна бути розташована у верхній частині царги. Якщо Ви виготовляєте царгу самостійно, використовуйте зовнішню гільзу для термометра з підйомом по горизонтальній осі в 2-3º (нахил всередину царги). Таким чином, Ви уникаєте попадання охолодженого дистиляту на щуп термометра і небажаних стрибків показань температури.

Пристрій вузла відбору не складний, але грамотне виконання і пророблена конструкція дає дивовижний ефект і спрощує процес.

Підходить для всіх комплектуючих

Підходить для більшості обладнання як українських

Комплектація

1. Вузол відбору 2" - 1 шт;
2. Доохолоджувач дистиляту - 1 шт;
3. Голчастий кран відбору - 1 шт;
4. Кламповий хомут 2" - 1 шт;
5. Клампова силіконова прокладка 2" – 1 шт;
6. Штуцер сантех. ¼ " Нар.різьба / пуш 8 мм – 2 шт;
7. Трубка поліуретан 8 мм – 3 м;
8. Гайка сантех. вн. різьба ½ " х пуш 8 мм – 1 шт;
9. Паранітова прокладка ½ – 1 шт;
10. Силіконова трубка харчова 6х8 мм - 0,7 м.

Доохолоджувач сорочкового типу, довжиною 500 мм.

Виріб виготовлений з харчової нержавіючої сталі марки AISI 304.

Прокладки – харчовий медичний силікон.

Зверніть увагу на максимально повну комплектацію. Роблячи покупку в нашому магазині Ви не будете самостійно докуповувати комплектуючі.
