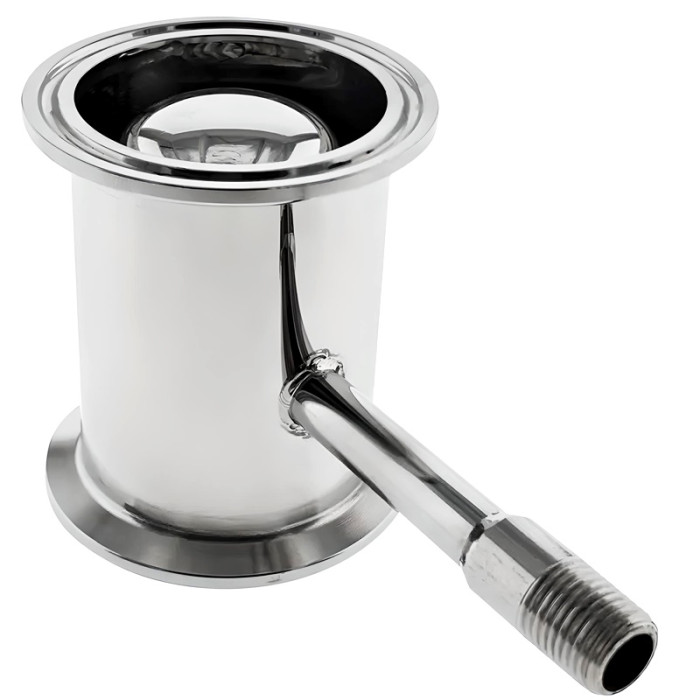

Вузол відбору по рідині універсальний зі сферою 3 дюйми

Універсальність цього вузла відбору полягає в його здатності виконувати функції як для відбору питного тіла, так і для відбору голів і хвостів під час дистиляції, завдяки горизонтальному розташуванню зливної трубки.

Конструктивно вузол відбору являє собою порожнисту трубу з ввареною чашкою для збору флегми і трубкою, з'єднаною з чашкою, через яку дистилят стікає в приймальну ємність. Завдяки наявності чашки і голчастого крана оператор процесу може контролювати і регулювати флегмове число, тобто кількість рідини, що відбирається, до загального обсягу сконденсованої рідини. На корпусі вузла також є герметична трубка для встановлення цифрового термометра, що забезпечує можливість контролю за необхідною температурою під час процесу відбору. Ця трубка розташована посередині вузла і оснащена отвором назовні, через який можна помістити щуп термометра. Завдяки герметичній гільзі термометр можна витягувати навіть під час процесу дистиляції.

Горизонтальна трубка на вузлі призначена для відведення дистиляту з чашки відбору. За допомогою різьбового з'єднання можна легко встановити голчастий або кульовий кран для регулювання швидкості відбору. У верхній частині вузла є сфера, яка концентрує весь обсяг флегми в чашці відбору, що підвищує коефіцієнт корисної дії (ККД). Зайвий об'єм флегми переливається через внутрішню чашку і стікає вниз.

Цей вузол спроектовано з кутовим голчастим краном із внутрішнім різьбленням розміром ¼ дюйма.

У комплекті поставляється силіконовий ніпель для зручності монтажу будь-яких електронних термометрів зі щупом діаметром 3-4 мм. Таким чином, термометр щільно вставляється в гільзу для термометра і фіксується в будь-якому положенні. За необхідності вставки термодатчика діаметром 4-6 мм, монтажний ніпель може бути витягнутий з гільзи, після чого можна встановити датчик. Гільза герметична.

Характеристики:

• Діаметр вузла: 76,3 мм;
• Діаметр внутрішньої труби у вузлі: 50,8 мм;
• Діаметр гільзи для термометра: трубка 6х8 мм;
• Трубка для відбору дистиляту: 10 мм;
• Різьба на трубці відбору: зовнішня ¼";
• Висота вузла по кламповій частині (вертикально): 100 мм;
• Кріплення до колони: кламповий хомут 3".

Комплектація:

• Вузол відбору рідини універсальний з діаметром 3 дюйми - 1 шт;
• Силіконовий монтажний ніпель для термодатчика і щупа термометра розміром 3.5х6 мм - 1 шт.

Зверніть увагу! Кламповий хомут, силіконова клампова прокладка і голчастий кран для відбору не входять до комплектації і купуються окремо.
