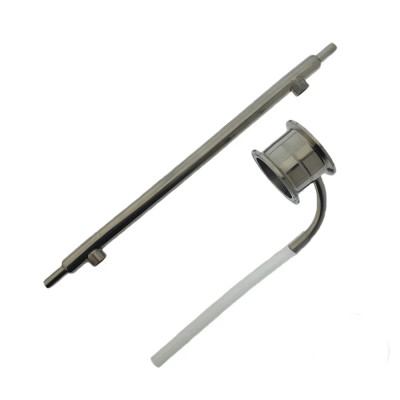

Вузол відбору рідини по 1.5 дюйма з охолоджувачем

Вузол відбору – це універсальний прилад, що дозволяє задавати швидкість відбору дистиляту простим поворотом голчастого крана. Зменшуючи прохідний перетин трубки відбору, ми зменшуємо швидкість відтоку. Головною перевагою такого відбору є висока якість дистиляту, яка досягається завдяки відбору по рідині.

Як це відбувається? Пари піднімаються з кубу вгору по колоні. У верхній точці колони-дистилятора (охолоджувачі), пари конденсуються, потрапляючи не відразу в добірну ємність, а в камеру у вузлі відбору. Камера з'єднана з голчастим краном. Через голчастий кран ми контролюємо швидкість відбору – від краплі до тонкої цівки. Такий принцип роботи вузла відбору дозволяє відбирати дистилят на одній швидкості. На відбір не впливають перепади напруги, скачки тиску води. Відбір виходить стабільний, немає зриву хвостових фракцій, отже - чистий, дзеркальний продукт, позбавлений неприємних запахів і домішок. Функція вузла відбору – багаторазова переконденсація рідини (принцип роботи ректифікаційної колони), безперервний відбір питного дистиляту. Це одна з найкращих схем для дистиляції.

Функція доохолоджувача в системі вузла відбору – охолодження дистиляту для зручності вимірювання міцності (рекомендована температура на виході 20 ºС).

Гільза для цифрового термометра, при використанні цього вузла, повинна бути розташована у верхній частині царги. Якщо Ви виготовляєте царгу самостійно, використовуйте зовнішню гільзу для термометра з підйомом по горизонтальній осі в 2-3º (нахил всередину царги). Таким чином, Ви уникаєте попадання охолодженого дистиляту на щуп термометра і небажаних стрибків показань температури.

Пристрій вузла відбору не складний, але грамотне виконання і пророблена конструкція дає дивовижний ефект і спрощує процес.

Підходить для всіх комплектуючих

Підходить для більшості обладнання як українських виробників

Комплектація

1. Вузол відбору 1.5 "- 1 шт;
2. Доохолоджувач дистиляту - 1 шт;
3. Голчастий кран відбору - 1 шт;
4. Кламповий хомут 1.5 "- 1 шт;
5. Клампова силіконова прокладка 1.5 "- 1 шт;
6. Штуцер сантех. ¼ "нар.різьба / пуш 6 мм. - 2 шт;
7. Штуцер сантех. ½ "нар.різьба / пуш 6 мм. - 1 шт;
8. Трубка поліуретан 6 мм. - 3 м;
9. Силіконова трубка харчова 6х8 мм. - 0,7 м;

Доохолоджувач сорочкового типу, довжиною 350 мм.

Виріб виготовлений з харчової нержавіючої сталі марки AISI 304.

Прокладки – харчової медичний силікон.

Зверніть увагу на максимально повну комплектацію. Роблячи покупку в нашому магазині Ви не будете самостійно докуповувати комплектуючі.
