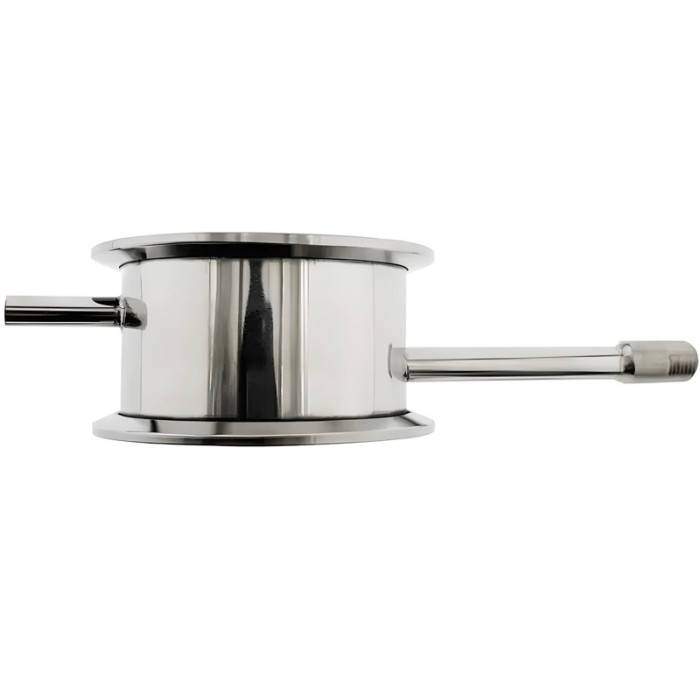

Вузол відбору з горизонтальним відтоком 3 дюйми кламп (різьблення 1/4", гільза для термометра)

Цей вузол відбору є багатофункціональним пристроєм, який можна використовувати як для відбору середньої частини продукту, так і для відділення голів і хвостів, завдяки горизонтальному розташуванню зливної трубки.

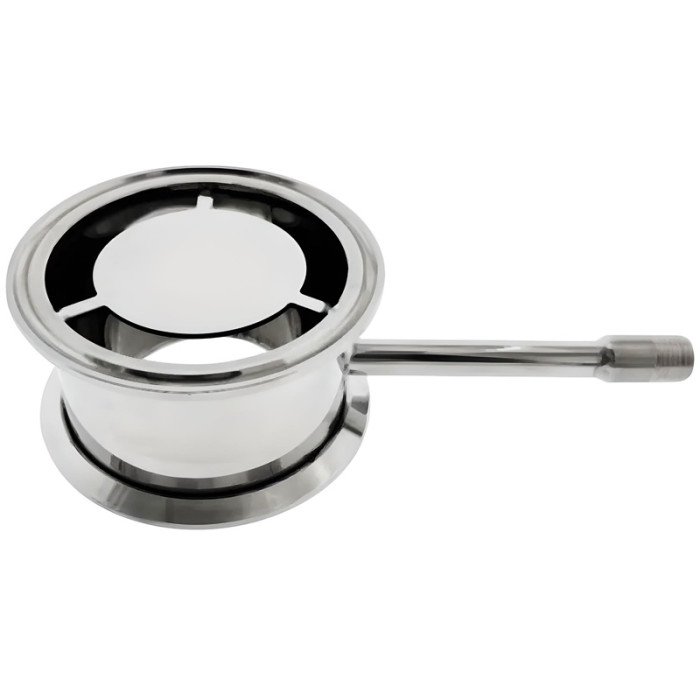

Конструктивно вузол відбору являє собою порожнисту трубу, в якій міститься чашка для збору флегми, а також трубка, з'єднана з чашкою, через яку дистилят стікає в приймальну ємність. Оператор процесу може контролювати і регулювати кількість рідини, що відбирається, завдяки чашці та голчастому крану, що дає змогу контролювати флегмове число. На корпусі вузла вбудована трубка для встановлення цифрового термометра, що забезпечує можливість контролю за температурою під час процесу відбору. Трубка відбору призначена для відведення дистиляту з чашки. За допомогою різьбового з'єднання легко встановлюється голчастий або кульовий кран для регулювання швидкості відбору. Грибок, розташований у верхній частині вузла, сприяє ефективнішому відбору і підвищує коефіцієнт корисної дії (ККД), а також забезпечує швидкий відтік флегми в чашку відбору.

Вузол спроектований для використання кутового голчастого крана з внутрішнім різьбленням ¼ дюйма.

Характеристики:

• Діаметр вузла: 76,3 мм.
• Діаметр внутрішньої труби у вузлі: 74,3 мм.
• Діаметр трубки для термометра: 6х8 мм.
• Трубка для зливу дистиляту: 10х12 мм.
• Різьба на трубці: ¼ дюйма.
• Висота вузла по кламповій частині (вертикально): 45 мм.
• Кріплення до колони: кламповий хомут 3".

Комплектація:

• Вузол відбору з горизонтальним відтоком 3 дюйми кламп (зовнішнє різьблення, гільза для термометра) - 1 шт.

Примітка: Кламповий хомут і силіконова клампова прокладка не входять до комплектації і купуються окремо.
